所属公司：ON Semiconductor （安森美半导体）
产品简介：
　　主要特色： 安森美半导体的NCP5810 2 W双输出直流-直流(DC-DC)转换器，提供正负输出电压。这器件的输出电压精确、高转换频率和小尺寸封装使其尤为适合为有源矩阵发光二极管(AMOLED)面板的显示驱动供电。NCP5810荣获《今日电子》杂志颁发“Top 10 DC-DC 2007”奖，证明了该产品的创新设计、性价比和技术突破获得业界人士的认可。

　　NCP5810包含1个升压转换器和1个逆变器，同时提供正负输出电压。它也是一款高能效的1.75 MHz脉宽调制(PWM)转换器。它针对恒定电压应用进行了优化，可为便携式应用提供更多的色彩对比和更高的视频播放质量。

创新点：

　　NCP5810双输出DC-DC转换器在1.75 MHz振荡器频率下的整体电源能效高达85%，提供了业内最优异的性能。

　　DC-DC转换器的使用通常伴随着电感等外围辅助器件的使用，且外围电感所占的板面积通常比DC-DC转换器本身所占面积大得多，而降低电感体积的关键就是提高转换器的开关频率。NCP5810能工作于1.75 MHz的高开关频率，可使用体积小巧的电感和陶瓷电容等外围器件，以适应AMOLED显示器纤薄的外形。NCP5810采用3.0 mm x 3.0 mm超薄型LLGA-12封装，厚度仅为0.55 mm，非常适用于外形最纤薄的便携设备。

　　此外，它在关机模式下的断电功能将泄漏显示电流限制在1微安(μA)，节省了关机状态下的电池电能。 NCP5810还具逐周期峰值电流限制和热关机保护功能。

应用领域：

　　NCP5810适用于手机、MP3播放器、数码相机、个人数字助理(PDA)、便携式媒体播放器(PMP)和GPS终端中的AMOLED驱动电源。

　　除使用寿命外，OLED显示屏的其它所有技术指标在平板显示技术中都处于领先地位。其中，有源矩阵OLED(AMOLED)更被誉为一种终极的显示技术。它最大的特点就是薄，可为消费者带来震憾的感观享受。AMOLED已经应用在小尺寸的便携产品乃至较大尺寸的电视等产品中。这款具有极高性能的DC-DC转换器，NCP5810在AMOLED显示面板供电应用方面拥有很好的发展空间。

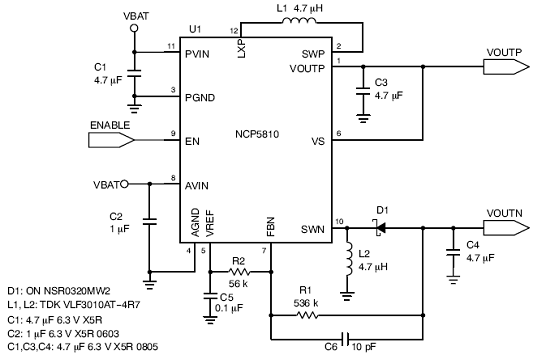

图：NCP5810的典型应用电路图。
