突破车载高速线缆测试瓶颈 ,涵盖PAM4/NRZ的车载线缆多通道误码验证方案
汽车“新四化”
随着汽车“新四化”(电动化、网联化、智能化、共享化)的加速演进,汽车电子电气(E/E)架构正经历从分布式向“域集中式”及“中央计算+区域(Zonal)控制”的颠覆性变革。智能座舱多屏联动、高阶自动驾驶(ADAS)海量传感器(如800万像素摄像头、激光雷达)的引入,使得车载网络的带宽需求呈指数级跃升。车载多媒体与传感器互连标准正快速从几Gbps跨越至 10Gbps、16Gbps 乃至 32Gbps 以上。

在这一进程中,车载高速线缆(如FAKRA同轴线缆、H-MTD差分线缆)作为连接各类ECU与端侧传感器的核心互连介质,其信号完整性(SI)与极端环境下的可靠性直接决定了整车自动驾驶系统的安全性。传统的静态S参数(S-Parameter)测试已无法完全覆盖动态工况下的瞬态失效问题。
本文将深度剖析当前车载高速协议(GMSL、A-PHY、HSMT等)的物理层演进,系统阐述车载线缆进行动态误码率(BER)测试的挑战和必要性,并结合FAKRA线缆测试案例,解析中星联华(Sinolink)SL3000A多通道误码仪在车载线缆极限验证中的测试流程。
智能汽车E/E架构演进
与高速多媒体链路的技术爆发
车载数据洪流的驱动力
现代智能汽车正在成为一个“带轮子的超级计算机”。据业界统计,一台L3级别的自动驾驶汽车,每小时产生的数据量可高达数太字节(TB)。
智能座舱域(Cockpit Domain):车载显示屏正向着大尺寸、高分辨率(4K乃至8K)、多联屏方向发展。HUD(平视显示器)、电子后视镜的普及,要求视频链路必须具备超高带宽与极低延迟。
自动驾驶域(ADAS Domain):为了实现更高维度的环境感知,车载摄像头的分辨率正从2MP向8MP、12MP升级,帧率从30fps提升至60fps甚至120fps。一个未压缩的8MP/60fps摄像头,其裸数据流带宽即可超过 6Gbps。
主流车载高速协议的演进与对比
为了应对海量数据的实时传输,车载物理层传输标准迎来了“百家争鸣”的时代。通信协议从早期的低速CAN/LIN总线,发展到百兆/千兆车载以太网,再到如今针对非对称大数据流(如摄像头视频流下行,控制信号上行)高度定制的车载SerDes(串行器/解串器)技术。
当前业界主要存在私有协议与公有标准并行的格局,其物理层调制格式涵盖了非归零编码(NRZ)与四电平脉冲幅度调制(PAM4)。

当前主流车载高速多媒体与SerDes通信标准分析,从上面表格可以看出,车载高速链路的物理层正在经历两个重大转变:
速率跨越:从传统的 1~3 Gbps 向 6~12 Gbps 甚至更高跃升。
调制格式的丰富:由于车载线缆(考虑到重量和成本)的带宽瓶颈,为了在有限带宽下传输更高数据,PAM4调制开始被大规模引入(如MIPI A-PHY、HSMT、GMSL、R-LinC)。PAM4在一个符号(Symbol)内传输2个比特,极大降低了对线缆高频特性的要求。
车载高速线缆的物理层特性与信号衰减
在车载环境中,互连线缆主要分为两大类:同轴线缆(Coaxial Cable,配套FAKRA/Mini-FAKRA连接器)和屏蔽/非屏蔽双绞线(STP/UTP,配套H-MTD等差分连接器)。无论采用何种线缆,在 >6Gbps+ 的高频传输下,信号都会遭遇严重的物理衰减。
插入损耗(Insertion Loss, IL)的主导因素
当高速脉冲沿车载线缆传输时,其能量会随着距离的增加而衰减。衰减程度是频率的函数,主要由两部分构成:
导体损耗(趋肤效应):在高频下,电流倾向于在导体表面极薄的趋肤层流动,导致等效电阻急剧增大。其损耗与频率的平方根成正比。
介质损耗(极化损耗):线缆绝缘层(如聚丙烯、PTFE等材料)在高频电磁场交变下,分子偶极子反复翻转产生热能耗散。其损耗与频率成正比。
对于一条长达 15 米的车载同轴线缆(例如参照RG174LL级别的发泡绝缘同轴线),在 3GHz下,其端到端插入损耗可能超过 15 dB 甚至 20 dB。这意味着到达接收端的信号电压摆幅可能只剩下发送端的十分之一。
严酷环境下的动态变量(微动磨损与温度漂移)
汽车运行环境异常恶劣,这是车载线缆区别于数据中心线缆的本质特征:
极端温度循环:车载线缆需承受 -40℃ 至 +105℃(部分高达 +125℃)的热冲击。高温会导致线缆介电常数上升,导线电阻率增加,使得插入损耗在高温下进一步恶化(通常比室温恶化10%~20%)。
三向随机振动:发动机运转和路面颠簸会导致连接器端子之间发生微米级的相对滑动(微动磨损,Micro-fretting)。这会破坏端子表面的镀层,瞬间增加接触电阻,甚至导致毫秒级的瞬态开路(微断断路)。
为什么静态S参数不够?
动态误码率(BER)测试的必要性
长期以来,线缆生产商主要依赖矢量网络分析仪(VNA)提取静态的 S 参数(如 S21 插损、S11 回损、S41 模式转换等)来评估线缆质量。然而,在 6Gbps+ 的高阶自动驾驶时代,这种静态测试已暴露出致命的盲区。
静态测试无法捕获“瞬态失效”
VNA测量的是频率响应的长期平均值。如果在车辆颠簸测试中,FAKRA连接器内部由于微动产生了一个持续仅 1 微秒的阻抗突变,VNA 扫频时根本无法捕捉到这一瞬间变化。但这 1 微秒对于 12 Gbps 的系统而言,意味着丢失了 12,000 个数据比特,足以导致一帧高清图像损坏,甚至引发ADAS系统短暂的感知盲区,产生极其严重的安全隐患。
无源线缆测试和芯片接收机测试的本质区别
芯片测试:重点测接收机(RX) 在压力下的能力,需要PPG必须能够注入各种高级抖动,以及连接实际的通道。
无源线缆测试:重点测线缆本身 在复杂真实使用环境下的性能,例如温度,震动,湿度,高度等。
线缆本身没有“智能”,它只会把信号传过去,信号会衰减、变形、受干扰。用误码仪测试的核心目的是:
通过长时间、连续的比特级传输,检验线缆在振动、温度变化、实际工作环境下的稳定性,找出那些“静态看起来没问题,动态使用会出问题”的不良线缆。
有时候工程师会有疑问,问为什么ED端需要CDR和均衡?客户担心ED把信号“优化”后就测不出误码了。
正确的理解是:
ED端的CDR和均衡,模拟的是真实接收端(如汽车里的ECU、交换机、芯片)的一个接收能力。
因为在实际汽车里,线缆另一端的接收芯片本来就有CDR和均衡。我们把ED设计成接近真实接收机的样子,才能准确反映线缆在真实环境中的表现。如果我们把ED的均衡完全关掉,反而会因为ED自身接收困难而引入额外误码,干扰对线缆真实质量的判断。现代车载SerDes芯片的接收机(RX)内置了强大的均衡器(如CTLE、DFE),能够补偿特定的S21曲线。静态S参数无法直观反映线缆产生的“群延迟色散”与“抖动放大”对SERDES接收端内部造成的真实压力。
动态误码率(Dynamic BER)测试的核心价值

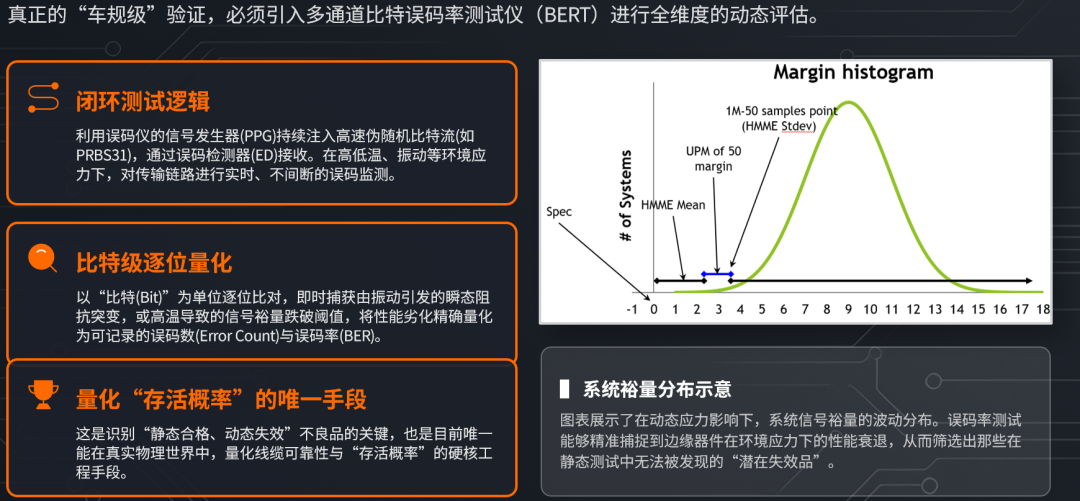

真正的“车规级”验证,必须引入多通道比特误码率测试仪(BERT)进行动态评估。
其逻辑是:使用误码仪的信号发生器(PPG)持续不断地向线缆注入高速伪随机比特流(如PRBS15、PRBS31),并将线缆的另一端接入误码检测器(ED)。在施加高低温循环、三向随机振动或线缆扭转弯折等环境应力(Environmental Stress)的同时,实时、不间断地监测误码。
误码仪以“比特(Bit)”为单位进行逐位比对,任何由于振动引起的瞬态阻抗突变、或由于高温导致的信号裕量跌破阈值,都会被误码仪立刻捕获,并记录为具体的误码数(Error Count)和误码率(BER)。这是唯一能够量化线缆在真实物理世界中“存活概率”的硬核手段。核心是通过BER测试得到不同线缆的BER结果,然后得到相对统计分布信息。

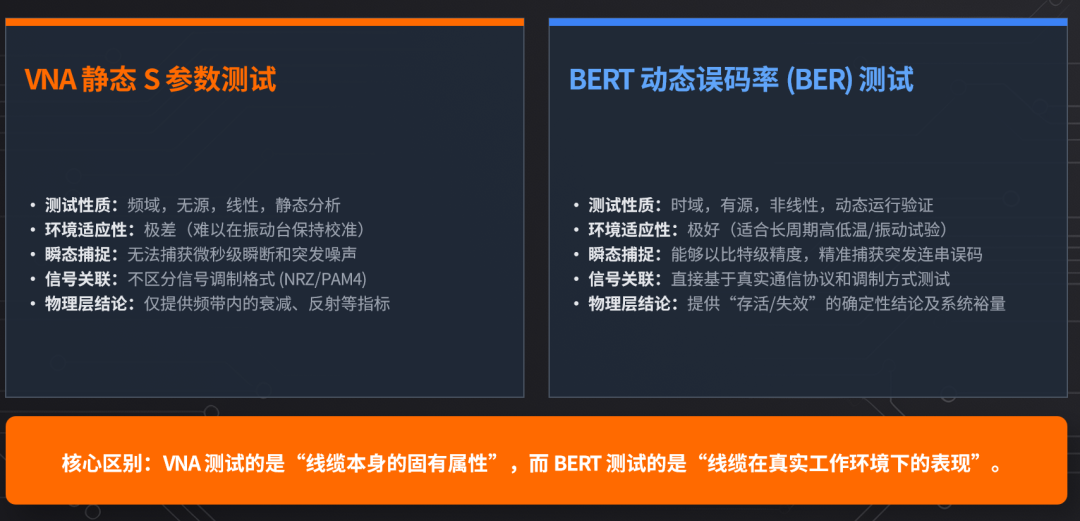

线缆静态S参数测试与动态误码率(BER)测试比对
VNA:测静态参数(插损、回波损耗、阻抗等),扫描一次要几秒到几分钟,无法实时连续监测。
误码仪:比特接比特、连续不间断地高速传输数据,能实时发现线缆在振动、温度突变、长期工作时出现的微小问题。

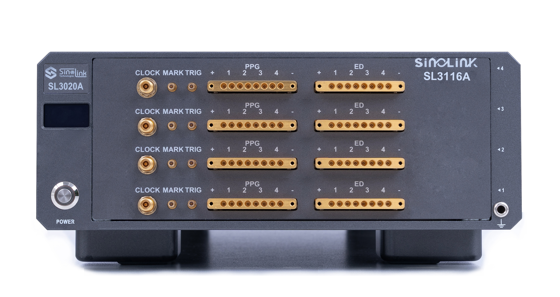

中星联华SL3000A多通道误码仪
车载高速线缆测试的终极利器
面对从 GMSL 到 R-LinC 等协议NRZ与PAM4并存、以及单端与差分线缆共存的复杂局面,传统的消费电子类低速误码仪已彻底无法胜任。
中星联华科技(Sinolink Technologies)推出的 SL3000A 系列高性能串行误码仪,凭借多项针对车载场景量身定制的独特架构设计,成为了当前智能汽车线缆系统级验证的最佳解决方案。


车载线缆及连接器验证领域
SL3000A 的核心优势
支持强大的通道扩展能力(4/8/16通道并发测试)
车载线束系统非常庞大,一台智能座舱或域控制器后方往往引出数根甚至十余根高速同轴/双绞线,分别连接四周的摄像头、雷达与显示屏。
传统痛点:传统误码仪通常只有1至2个通道,对一捆包含16根线缆的车载线束进行高低温或长寿命振动试验时,需要反复插拔轮流测试,不仅耗时漫长,更无法评估多根线缆并行工作时产生的线束间串扰(Alien Crosstalk)。
SL3000A 优势:采用积木式的模块化设计,单台主机即可轻松扩展至 4、8 甚至 16 个完全独立的物理收发通道。这一特性允许测试工程师一次性将整把车载线束接入测试环境,同步进行所有通道的长时间动态误码监控,极大地提升了验证效率,并能真实还原整车线束“满载运行”时的串扰环境。
极宽的速率覆盖与调制兼容
4-32 GBaud 连续可调,NRZ/PAM4全支持
车载协议由于其封闭性和定制化,速率分布极为离散(如 A-PHY 的 16Gbps,GMSL3 的 12Gbps,HSMT 的 12.8Gbps,甚至是某些低速私有协议的 4Gbps 左右)。
传统痛点:市面上的许多高端误码仪专为数据中心设计,其工作频率被锁定在极高频段(如仅支持25G以上),无法向下兼容低频的车载协议。
SL3000A 优势:PPG(码型发生器)和 ED(误码检测器)均内置了先进的宽带合成技术,支持从 4 GBaud 至 32 GBaud 的完全连续无缝调谐。更为强大的是,它同时原生支持 NRZ 与 PAM4 两种信号发生与检测机制。这意味着一台 SL3000A 即可通吃从前几代低速 LVDS 到最新一代 R-LinC 32G 的所有车载协议,是一项具有长远价值的测试资产。
高阶ADAS FAKRA同轴线缆定制测试要求
及误码仪实施方案
应用背景:某一线造车新势力正在为其下一代 L3+ 级自动驾驶系统验证前视 800万像素摄像头的高速数据线束。该线束总成由两段同轴电缆组成,中间通过 Inline FAKRA 连接器对接,总长度达 12米。
协议要求:采用类似 GMSL3 的非对称单端同轴传输,正向视频流速率要求达到 6GBAUD PAM4 以及6G NRZ。
具体测试要求(Test Specifications):
动态应力覆盖:必须在 -40℃ ~ +105℃ 的高低温快速交变环境,同时施加 3 Grms 的三向随机振动下进行不间断测试。
测试时长与置信度:要求进行连续 xx 小时的动态拷机测试,且在此期间证明其整条物理链路的误码率(BER)严于 10-12。
单端直驱高损耗:由于总长 12 米且存在中间连接器,理论总损耗超 25dB。由于测试对象仅为线缆组件(未带SerDes均衡芯片),测试设备的发送端必须具备超大摆幅直推能力,且必须原生匹配 FAKRA 的单端 50 欧姆接口。
失效捕获精度:需精准捕获任何因振动引起的微秒级阻抗瞬变导致的“突发误码(Burst Error)”。
中星联华 SL3000A 的系统级验证方案与执行步骤
针对上述极其严苛的要求,我们采用 SL3000A 多通道误码仪制定了如下物理层闭环验证流程(SOP):
硬件测试与极简连接
仪器部署:将紧凑型的 SL3000A 主机直接安放在振动台与高低温箱的近端测试架上,使用极短的高频测试电缆将仪器端口引出。
接口匹配:在上位机软件中,将 SL3000A 的通道 1 设定为 Single-Ended(单端)同轴收发模式。
物理连接:将 SL3000A 的 PPG(信号输出)单端引脚通过精密SMA转FAKRA转接头,接入12米被测线束的一端;将线束另一端的FAKRA接口以同样方式接入 SL3000A 的 ED(误码检测)单端引脚。被测线缆主体放置于高低温箱内并固定在振动夹具上。
极限信号激励与高压直驱配置
速率设定:在 SL3000A 操作界面将 Baud Rate 精确设置为 6GBaud。
码型设定:选择 PRBS15 或 PRBS31(伪随机二进制序列),模拟最恶劣、含有长“0”长“1”跳变的真实视频压缩编码流。
高压突破:为了克服 12米同轴线巨大的通道衰减,开启 PPG 端的高级前馈均衡(TX FFE),通过软件微调 Pre-cursor 和 Post-cursor 系数,在发送端进行一定程度的预补偿(Pre-emphasis),从而保证经过 10-15dB 衰减后,到达 ED 端的可以得到合理的BER结果。
动态多重环境应力并发测试
同步启动环境测试设备(高低温箱按照汽车工业标准进行极速循环设定,振动台开启宽带随机振动谱)。
启动 SL3000A 的长期误码监测(Measurement Start)。
总结
在汽车电子向“中央计算大脑+千兆级高速神经网络”演进中,无论是 MIPI A-PHY、HSMT 等公有标准的稳步推进,还是私有协议的快速演化,作为这条高速传输的基础载体,车载高速线缆及连接器(FAKRA, H-MTD等)面临着高频插损衰减与极端物理环境应力的极限挑战杀。试图单纯依靠 VNA 扫频的静态 S 参数测试来判定线缆良率,无异于盲人摸象,极易将致命的瞬态失效隐患流入整车制造环节。
引入基于真实流量负载、叠加动态环境应力的多通道误码率(BER)长期监测体系,已成为高可靠性车载硬件验证的核心项目。
中星联华(Sinolink)SL3000A 系列高性能多通道误码仪,凭借其 4~32GBaud 连续可调、全覆盖 NRZ/PAM4 调制以及可容纳最高 16 通道并发的紧凑模块化架构,完美适配当代乃至下一代车载高速线束复杂、多路、高衰减、极端环境测试的核心痛点。它不仅为测试工程师提供了一台设备,更提供了一套具备量化精度与绝对说服力的物理层根因诊断平台。
