无刷电机控制指南（第一部分）
加入技术交流群
掌握基础原理，对于从三相无刷直流（BLDC）电机中榨取更高效率、更平稳运动以及更大扭矩至关重要。
无刷直流电机（也常简称无刷电机或 BLDC 电机）广泛应用于高可靠性、高性能运动控制场合。它不使用会产生粉尘并磨损的机械电刷，而是采用电子换向。无刷电机的优势在于高扭矩输出、高转速以及无刷运行；但其主要缺点是成本高于有刷直流电机或步进电机。
无刷电机主要分为两大类：旋转式无刷电机与直线式无刷电机。旋转式电机还可进一步细分，主要按内转子 / 外转子结构，以及轴向磁通 / 径向磁通设计来区分。内转子无刷电机又分为内置永磁（IPM）型与表贴永磁型。最后，铁芯结构还可分为有槽无刷电机与无槽无刷电机。
这些结构差异大多对电机控制方法影响不大，但会显著影响关键性能指标，包括扭矩重量比、运行平顺性、最大加速度与最高转速。
三相无刷电机在定位电机选型中处于什么位置？
图 1 通过两张图表对比了各类电机在两项关键性能指标上的表现：功率重量比与扭矩重量比。对特定应用而言，通常其中一项指标更为关键，而二者实际上相互关联，因为功率的定义就是扭矩乘以转速。
图 1 展示了有刷直流电机、步进电机与无刷直流电机的扭矩重量比和功率重量比对比。
无刷直流电机中的磁路原理
理解电机内部工作方式与扭矩产生机理，是掌握各类无刷电机控制技术的基础。图 2 为沿电机旋转轴观察并投影至 XY 平面的无刷电机转子与定子磁场示意图。
图 2 为三相无刷电机的转子与定子磁场矢量。
扭矩由转子永磁体与定子绕组产生的磁场相互作用生成。定子各相绕组（图 2 中标为 A、B、C 相）各自产生磁场矢量，彼此相差 120°，这些独立矢量被称为绕组电流空间矢量。
由于共用同一铁芯，定子磁场的合成方向可视为三个绕组矢量之和，这一合成矢量称为定子电流空间矢量。
图 2 中心的绿色磁体为转子，可看作一个简单的条形磁铁，具有 N 极与 S 极。根据定子绕组的驱动方式，产生的力可与转子磁场方向垂直，也可与之平行，这两种力分别称为交轴（Q）力与直轴（D）力。
定子绕组产生的三个磁场如何合成为单一的定子电流空间矢量？答案是：定子合成矢量的方向与幅值等于各相绕组电流空间矢量之和（图 3）。Ia、Ib、Ic 分别为 A、B、C 相绕组中电流产生的磁场。
图 3 为 A、B、C 三相绕组矢量叠加形成定子电流空间矢量。
这三个互差 120° 的磁矢量因绕组电流不同而幅值各异。例如：Ia = 3.4 A，Ib = 1.0 A，Ic = 4.4 A。它们在 XY 平面内首尾相接，最终形成图 3 中绿色所示的定子合成磁矢量。
当转子磁场与定子磁场夹角为 **90°（垂直）** 时，产生旋转的交轴（Q）力最大，不产生旋转的直轴（D）力为零。反之，若二者平行，则 Q 力为零，D 力最大。只有垂直的 Q 力能产生有效旋转扭矩，平行的 D 力仅会挤压转子，不产生任何旋转扭矩。
为获得最大扭矩，控制器会调整定子矢量角度，使其始终与转子磁场角度垂直。这一过程称为换向：控制器通过电机位置传感器获取转子位置信号，随转子旋转实时调整定子磁场角度。后续文章将详细讲解换向相关内容。
电机极对数在无刷电机中的重要性
无刷电机结构的一个关键参数是电机极数。无刷电机的绕组设计可实现：
机械旋转 360° 对应电角度旋转 360°；
或对应两次 360° 电角度旋转；
甚至对应多次电角度旋转。
此处 360° 电角度指定子磁场角度完成一周旋转。
机械旋转一周对应定子磁场旋转一周的为两极电机（一对 N/S 极），也称为一对极电机。机械一周对应两次电角度周期的为四极电机。无刷电机极数通常为 2、4、6、12 等偶数，极对数始终为极数的一半。
不同极数的优缺点
总体而言：极数越高，扭矩越大，但最高转速越低。在其他条件相同的情况下，这是极数差异带来的主要性能影响。
旋转式与直线式无刷电机的区别
前文主要讨论旋转电机，但上述所有原理同样适用于直线无刷电机。
直线无刷电机结构如何？图 4 对比了旋转电机与直线电机。直线无刷电机本质上就是 “展开” 的旋转电机，二者均有带线圈的定子和带永磁体的转子。
图 4 为旋转电机与直线无刷直流电机的结构布局对比。
注：在直线电机中 “转子” 这一叫法并不准确，因为它并不旋转，但目前行业内仍通用这一术语。
从定子角度控制来看，直线电机与旋转无刷电机原理一致，均通过换向控制定子绕组矢量角度，以最大化有效 Q 力、最小化无效 D 力。
直线无刷电机有两种典型结构：
定子（带线圈）固定，转子（带磁体）运动；

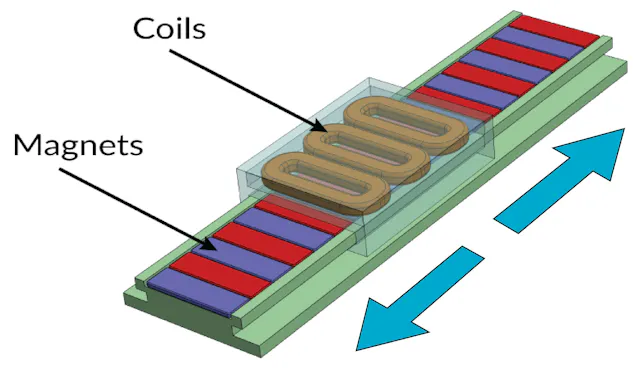

定子运动，磁轨转子固定（图 5、图 6）。

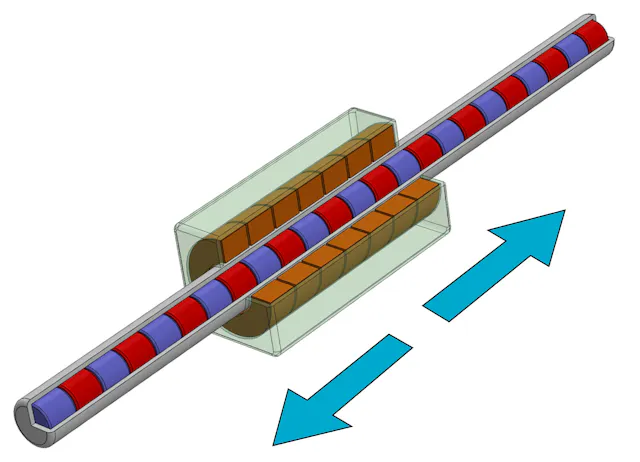

直线无刷电机还有一种杆式结构：磁棒内置交替 N/S 极磁体作为转子，可动子（定子）沿杆运动（图 7）。
图5
图6
图7
无论哪种结构，直线无刷电机都适用于高可靠性、快速响应的应用。虽然比滚珠丝杠、齿轮等旋转转直线执行器昂贵得多，但其定位精度显著更高，因为机械转换机构不可避免会带来间隙与柔性变形，降低定位精度。
推动直线无刷电机普及的因素之一是高分辨率编码器成本下降。正弦 / 余弦编码器、BiSS-C 串行编码器等新型编码器结合先进信号处理电路，可让直线平台与 XY 平台实现纳米级甚至皮米级定位分辨率。
无刷电机控制器的基本组成
在对无刷电机完成整体介绍后，我们进入本系列核心主题：如何控制无刷电机。
无刷电机属于多相器件，定子中多组线圈依次通电以产生旋转。图 8 为三相无刷电机控制器的整体架构。
图 8 为无刷控制系统的控制流程图，包含轨迹生成、换向、电流控制与功率放大。
大多数无刷电机控制器包含以下核心模块：
轨迹规划：可由控制器内部生成或通过网络外部给定，运动轨迹依应用而定，直接影响系统吞吐量与机械振动。
位置 / 速度闭环：位置控制应用使用位置环，减小指令位置与实际位置误差；仅需速度控制的应用则使用速度环。二者输出均为目标电流指令，对应电机目标扭矩。
换向：将总目标电流分配至三相绕组，不同换向方式取决于传感器类型、效率与平顺性要求。
电流闭环：检测每相绕组实际电流，调节输出电压使电流跟踪指令。
功率放大：向绕组施加电压指令。现代放大器多采用基于 PWM 的开关桥结构，效率高且易于控制；在对电磁干扰（EMI）要求极低的场合，仍会使用线性功放。
该架构存在多种变体：部分控制器不使用主动电流控制，非定位场合可完全省略位置传感器，即无传感器控制。
本系列下一部分将详细拆解上述运动控制器各模块的工作原理。
