简要说明Brief Introduction
TDO1000/2000系列数字存储示波器以其卓越的性能和强大的功能为您提供一种新的信号检测手段。
本系列产品可供您在带宽25MHz--200MHz范围内选择14种型号。即使作为一种中低价位普及型的产品，仍然提供了许多中、高档DSO方具备的测量能力，使您以极小的代价便能达到所需的测量目的。
本产品分别提供200Msps、400Msps、1Gsps的实时采样率和20Gsps、40Gsps、50Gsps的等效采样率，为您精确的观察信号细节提供了保证。与此同时，标准配置的多种先进特性将使您的测量过程更加方便快捷，如多种触发能力、光标和参数测量、数字滤波、波形内外存储和打印、数学运算、FFT频谱分析、PASS/FAIL判别、多种通讯接口选择等。

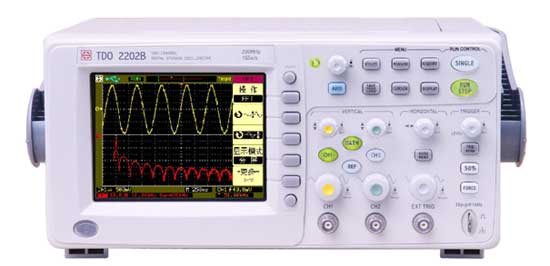

为方便操作者保持工作桌面的整洁，仪器上部提供了较大空间的储物箱，可将探头、电源线、说明书等方便地置于箱内。 |
图1. 储物箱 |
卓越的信号观察能力 Prominent Signal Measuring Capability
TDO1000/2000系列使用分辨率为320 × 240点阵的5.7in彩色/单色LCD显示器，可以使您清晰地观测您所感兴趣的信号。
单键MENU ON/OFF可在更大的显示区域看到更多信号信息。
可在极宽的电压范围内对信号进行测量，垂直电压范围为2mV—5V/div。当既需观察信号的整体情况，又需对细节进行分析，可以使用延迟扫描模式的双窗口显示功能放大信号的局部细节，并同时观察完整的波形。 |

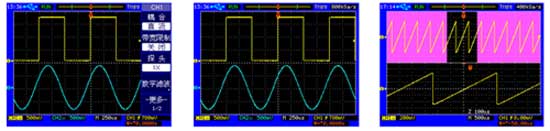

图2 正常双通道显示 图3 关闭导引菜单波形全屏显示 图4 延迟扫描模式以观察信号细节 |
强大的测量功能 Powerful Measurement Functions |
TDO1000/2000系列DSO是您信号测量的有力助手，方便快捷的功能选择使您的工作更加简单。
自动设置 自动设置能让您快速捕获任何活动信号，使用自动设置功能可以良好地配置垂直、水平和触发控制以获得最佳的信号显示。在选择在当前显示窗口以单周期或多周期显示被测信号。
运行控制 AUTO/STOP模式: 可连续观察波形或将当前波形固定显示于屏幕。
SINGLE模式: 自动识别满足触发条件的信号，立即采样该信号并固定显示，尤其适用于捕捉单次信号。
波形运算 TDO1000/2000系列可以提供一些重要的数学运算，包括+、-、×或2048点FFT（快速富立叶变换）。
很多时候，您可能关心信号的其它特性，如通常会对时域信号进行一些加法（信号叠加）、减法（消除有噪分量或差分等）、乘法（混频等）处理，有时您可能更关心的是信号的频域特性，仪器支持Rectangular、Hanning、Hamming、Blackman、Flat-Top五种窗函数下的FFT分析。FFT分析的谱线幅度可以线性或dBV(RMS)方式显示。如图5、图6
24种波形测量能力 几乎所有的信号特征均可通过波形测量获得，DSP计算波形数据并将结果直接在LCD屏幕上显示，即节省了目视观察的时间，同时又能获得准确的结果。本产品提供了方便的波形测量设定方法，无须繁复的操作便能获得您所需的波形测量数据。
|
 |
| 图5 CH1、CH2信号加法运算 |
|
 |
| 图6 输入信号FFT分析(dBV) |
|
 |
| 图7 参数的自动测量显示 |
|
方便观察各种类型信号 滚动模式：准确测试慢速信号是数字示波器的极大特点。使用滚动模式，可以观察速度极慢信号的变化。
X-Y模式：选定该模式，水平轴为CH1电压，垂直轴为CH2电压。可显示李沙育图形并由此计算出同频信号的相位差。
视频触发：仪器可在NTSC、PAL/SECAM标准视频信号的行或场上触发同步，测量全电视信号波形。 |
 |
| 图8 滚动模式测量慢速信号 |
|
 |
| 图9 X-Y模式测量李沙育图形 |
|
 |
| 图10 视频触发测量全电视信号 |
|
数字滤波器 仪器提供灵活多种数字滤波器选择，包括：低通、高通、带通和带阻滤波器。可以对测量显示信号按要求进行滤波处理以获得希望的结果。
可以利用数字滤波器来模拟硬件滤波的效果；利用数字滤波器滤除混叠的噪声或误差信号以清楚地观察感兴趣的信号等。
可任意设定所需数字滤波器的3dB上限或下限截止频率。
|
图11 含有噪声的信号 图12 经数字低通滤波后结果 |
|
| 波形录制回放功能 当需要对一段时间内的信号进行记录和分析时，本DSO可以连续长时间记录数据，以帧的形式存储下来，每一帧4k或5k点，连续存储多达1000 帧，即4M 或5M个样点，帧的时间间隔可设置，最小1 ms，最大1000 s。并支持波形连续回放功能，或观察其中的任一帧，回放可设置为余辉显示，使
此过程中的异常信号一览无余。
|
| PASS/FAIL比较判别 生产线信号检测经常是对同一种信号进行判别以决定质量的合格与否（信号的符合程度），本DSO可以自动把测量获得信号与预先存储的信号模板相比较，从而简单地对信号合格与否进行判别，缩短了人为判别误差且更加快捷。 |
图13 PASS/FAIL设置与测量 |
|
| 自动校准 仪器的自动校准功能用于示波器的垂直和水平系统。使用自动校准功能可使仪器工作于最佳测量准确度。 |
|
