尺寸最小功耗最低的X86嵌入式主板
—— 研华基于Intel N2600/2800的PICO- ITX单板电脑MIO-2261

　　研华科技在近期推出了MI/O Extension系列最新嵌入式单板电脑MIO-2261。该主板搭载了Intel最新超低功耗Atom™ N2600/N2800双核处理器和NM10芯片组，最大能够支持4 GB DDR3 内存。在完全负荷时，功耗仅为8 ~ 9.6 W。主板采用了PICO-ITX 100*72mm的标准尺寸（与2.5” 硬盘尺寸相同），为嵌入式小型紧凑型设备的设计提供更优选择。

MIO-2261的特点

1. 尺寸虽少，功能接口齐全，而且支持MIOe扩展

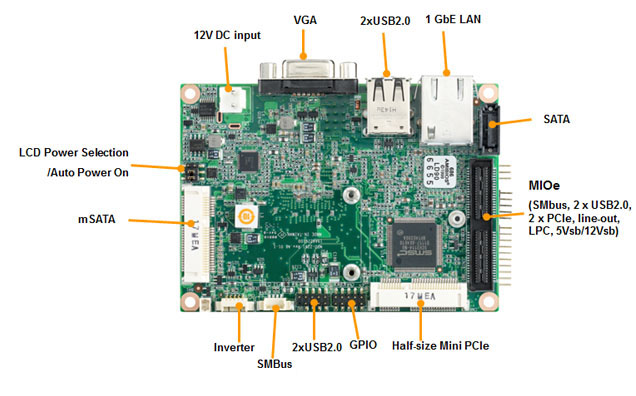

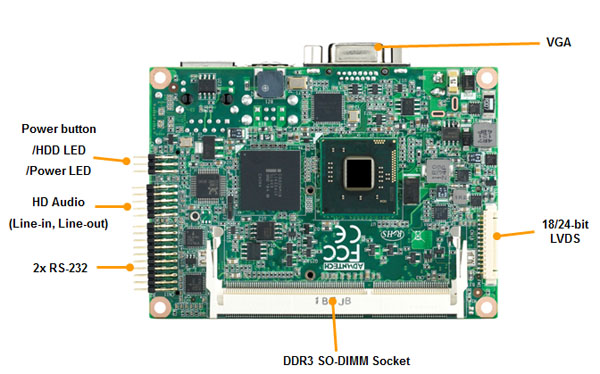

　　MIO-2261 尺寸只有 100*72mm，但是一完整的主板，具有一般嵌入式单板都有的基本接口，如VGA,LVDS,LAN,USB,COM,SATA,
mSATA ,MiniPCIe等功能。

另外, MIO-2261延续了MI/O Extension嵌入式主板的特点，支持MIOe的扩展。
MIOe可支持多种扩展，如：DisplayPort或HDMI、2 x PCIe x1、LPC、SMBus、2 x USB 2.0等。

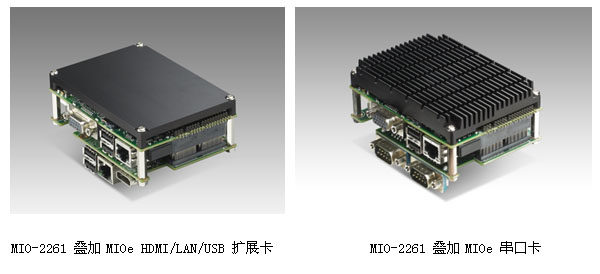

通过MIO-2261的MIOe中的LPC，可以外加MIOe的串口卡，通过MIOe中的PCIe,可扩展多网口卡等，通过MIOe的Display Port, 可以进行显示信号的转换。

2. 超低功耗，整板功耗7W

　　MIO-2261采用的是Intel的第三代凌动处理器 N2600/N2800，CPU的核心功耗低至3W，而且研华MIO-2261采用了高转换效率的电源转换芯片，使整板的功耗（含内存等）才只有7W！

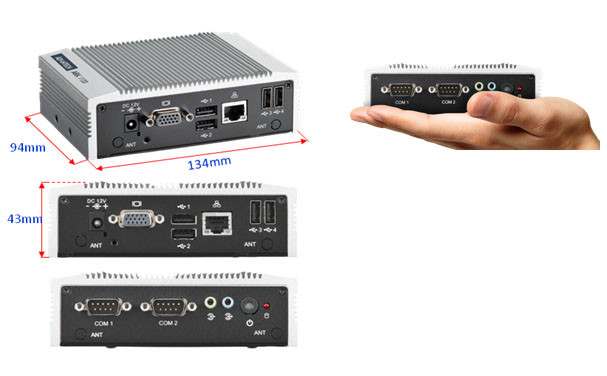

3. 超少尺寸，使得系统的设计更紧凑

4. 高稳定性

　　MIO-2261配有单12V DC电源输入，支持DC电源热插拔设计，并在电源输入端采用了TVS（瞬变电压抑制器），可防止在DC电源热插拔时板卡受到瞬间波动电流的损坏。除此之外，主板采用了高等级ESD COM端口(15 KV空气保护/8 KV RS-232接点保护)以及100%固态电容，满足极端环境下对可靠性和耐受力的严苛要求。在PCB选材方面也做了更多考虑，应用了能够比普通PCB承受更高温度的TG-150材质，让主板在高温环境下，具备更有的稳定性能。

5. 功能丰富支持以下多种功能:

　　■ 1个Intel® GbE端口、丰富的I/O接口：2 x COM、1 x SATA、4 x USB 2.0、8-bit GPIO、高清音频线路输入/输出、SMBus、I2C、　　　mSATA、半长mini-PCIe
　　■ mSATA：支持mSATA存储或USB接口通信模块
