| Q1：热像仪到底能测多远？ |
|
|

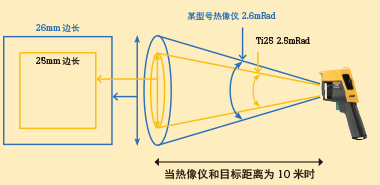

检测距离 = 被测目标尺寸 ÷ IFOV，所以 IFOV 越小，可以测得越远。
例如：输电线路的线夹尺寸一般为 50mm，若使用 Fluke Ti25 热像仪，其 IFOV 为 2.5mRad ，则最远检测距离为 50÷ 2.5=20m |
|
|
| Q2：热像仪能测多小的目标？ |
|
|
最小检测目标尺寸= IFOV ×最小聚焦距离。所以IFOV越小，最小聚焦距离越小，则可检测到越小的目标。
举例： |
|
|
|
|
某品牌热像仪
IFOV：2.6mRad
像素：320×240
最小聚焦距离：0.5m |
|
Fluke Ti25热像仪
IFOV：2.5mRad
像素：160×120
最小聚焦距离：0.15m |
|
最小检测尺寸：1.3 mm |
|
最小检测尺寸：0.38 mm |
|
|
从对比图看，右侧 Fluke Ti25，虽像素稍低，但凭借更小的 IFOV 及最小聚焦距离优势，实际可以拍摄到 0.38mm 微小目标，而另一品牌则只能测到 1.3mm 的目标。 |
|
|
|
|
| Q3：热像仪能看得多清晰？ |
|
|
因素一：热灵敏度决定热像仪区分细微温差的能力。同样状况下，右图所用热像仪的热灵敏度更低，画面清晰显示花蕊细节的温度分布，而左图同区域只能看到一片红色。 |
|
|
|
|
|
因素二： 最小检测尺寸决定了热像仪捕捉细小尺寸的能力。尺寸越小，相同面积的检测目标画面由更多像素组成，画面更清晰。 |
|
|
|
|
|
由右图可见，像素（马赛克）越小越清晰 |
|
|
|
