产品名称     ADP5065:利用电源线和USB兼容性实现快速充电电池管理
产品型号     ADP5065

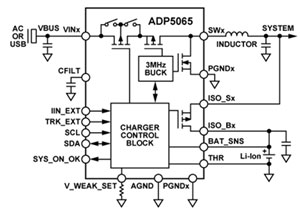

产品图片
参选公司简介

Analog Devices, Inc.(简称ADI)将创新、业绩和卓越作为企业的文化支柱,并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界广泛认可的数据转换和信号处理技术全球领先的供应商,拥有遍布世界各地的60,000客户,涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路(IC)制造商,ADI的产品广泛用于模拟信号和数字信号处理领域。公司总部设在美国马萨诸塞州诺伍德市,设计和制造基地遍布全球。ADI公司的股票在纽约证券交易所上市,并被纳入标准普尔500指数(S&P 500 Index )。

参选产品简介

产品规格及特征

ADP5065充电器完全符合USB 2.0、USB 3.0和USB电池充电规格1.1,可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。其输入电压范围为4 V至5.5 V,最高可耐受20 V电压。这缓解了断开或连接时的USB总线尖峰问题。ADP5065在DC-DC充电器输出和电池间集成了内部FET。这一设计可提供“电池隔离”,使系统可在“电池无电”或“无电池”情况下供电,从而直接通过USB电源执行系统功能。根据外部USB检测芯片检测到的USB电源类型,ADP5065可设置为应用正确的电流限值,实现最佳充电和USB合规性。ADP5065采用尺寸极小的薄型WLCSP-20(0.5 mm间距)封装。

ADP5065于2011年11月推出,可应用于:数码相机,数码摄像机,PDA,GPS设备,音频设备,移动电话及单个锂离子电池便携式设备。

产品优势

ADP5065充电器符合目前市面上所有主流的USB充电规格,最高耐受电压达到20V,USB充电器可在所有USB兼容电源下正常工作,例如墙壁充电器、主机充电器、集线器充电器、标准主机和集线器。总体解决方案仅需要5个小尺寸、薄型外部元件,包括4个陶瓷电容(其中一个是电池滤波器电容)、1个多层电感和1个可选的“电池无电状况”默认设置电阻。PCB面积极小,可为USB电池充电和供电轨应用提供整合和高性能的解决方案。
