Infiniium系列示波器探秘

  从新出发,从深开始。 随着是德科技Infiniium V系列的推出,是德科技的示波器更加丰富了。是德科技大中国区数字与光业务和市场开发经理杜吉伟用“从新出发,从深开始”描述Infiniium V,已经说明Infiniium系列处理器的独特与专业。
  不过,Infiniium产品众多,刚接触的人还真不容易摸到门道。到底Infiniium有哪些具体的系列?各系列有何不同?划分系列的标准是什么?专家对这些系列又有何不同的评价和概括?让我们听听是德科技大中国区数字与光业务和市场开发经理杜吉伟怎么说。

Infiniium有哪些具体的系列?各系列有何不同?划分系列的标准是什么?

杜吉伟:Infiniium系列示波器主要有3个系列,S系列10-bit ADC高清示波器,V系列深度调试示波器,Z系列超高带宽示波器,如下表所示。


以上三个Infiniium系列示波器,主要以带宽为标准来划分:

单台仪器的带宽 S系列 V系列 Z系列
只用两通道时的带宽 500MHz~8GHz 8GHz ~ 33GHz 20GHz~63GHz
四通道同时使用时的带宽 500MHz~ 4GHz 8GHz~16GHz 20GHz~33GHz
是德科技数字与光测试业务部大中华区市场经理杜吉伟
是德科技数字与光测试业务部大中华区市场经理杜吉伟

专家对这些系列的评价和概括?

杜吉伟:这三个系列示波器的应用领域不同。

S 系列在500MHz ~ 8GHz带宽领域里,是唯一采用10-bit ADC的示波器,配合专用探头,特别适合测量幅度微弱的信号,以及电源轨道的电源纹波噪声测试,能力和精度远高于任何传统的示波器。
  V 系列的应用基本覆盖了10Gbps及以下速率的串行总线或接口的测试,按照规范,10Gbps的USB3.1, Thunderbolt 所需示波器带宽为16GHz ,所以即使四个通道同时使用,V系列示波器带宽也够用了。
  Z系列示波器主要用于高速数据通信场合,比如100G/400G/1T以太网测试,其每一Lane的速率是25Gbps~56Gbps,而且是多路并行,因此需要极高带宽示波器,而且需要多个通道同时支持高带宽。

InfiniiVision V系列示波器

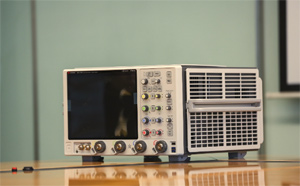

Infiniium V系列示波器

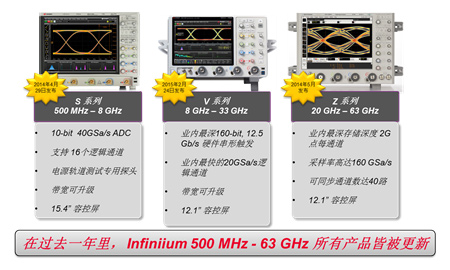

Infiniium系列产品展示
