“芯随Ultravision动”--RIGOL UltraVision II平台面面观

作者:时间:2018-06-22来源:电子产品世界收藏

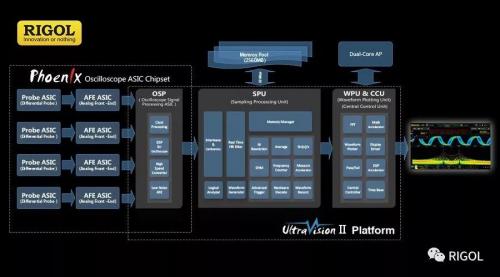

  上次谈到MSO/DS7000系列的内涵除了强大的芯片组“凤凰座”以外,还得益于其革新性的UltraVision II技术平台。那么UltraVision II技术平台到底有哪些优势?

本文引用地址:http://www.eepw.com.cn/article/201806/382039.htm


  融合了最新数字信号处理、数据分析、波形可视化方面的研究成果的UltraVision II, 可赋予无与伦比的性能:更高的波形捕获率、实时硬件滤波器技术、全数字触发技术和全内存硬件测量技术。

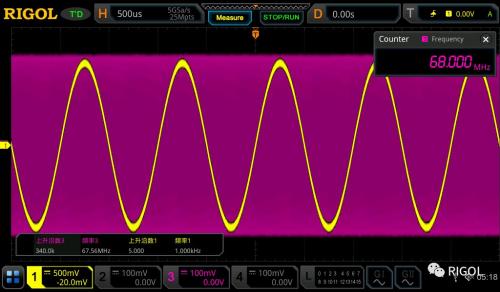

  全新的波形绘制算法实现了更高的波形刷新率

  全新的波形绘制算法采用8路并行波形绘制引擎,处理速度更快,目前已在DS7000的产品上实现了68万次的波形刷新率。提升的波形刷新率,缩短的死区时间,大大提高了随机异常信号的捕捉概率。


  全新的硬件加速测量算法让测量结果更快更准确

  UltraVision II平台成功应用多路并行的硬件加速测量算法使得测量过程更快、测量结果更准确。500M数据量采用硬件加速算法仅需1.5s即可完成运算;支持全内存测量,即使非常密集的波形也能轻松的显示出正确结果。


  更完善的全数字触发技术让异常信号无处躲藏

  新一代技术平台完善了已有的触发类型,新增了区域触发以及部分总线触发类型,覆盖领域涵盖了汽车电子、航空电子领域。目前产品中包含的触发类型有边沿触发、脉宽触发、视频触发、超时触发、第N边沿触发、欠幅触发、超幅触发、斜率触发、延迟触发、建立保持触发、码型触发、持续时间触发、区域触发、RS232触发、IIC触发、SPI触发、IIS触发、CAN触发、LIN触发、FLEXRAY触发、1553B触发。

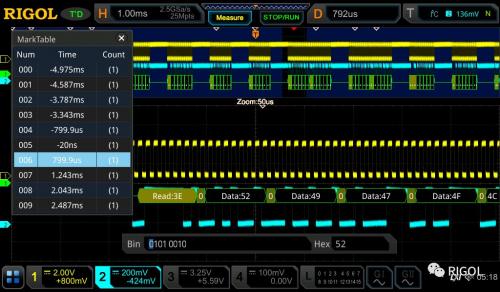

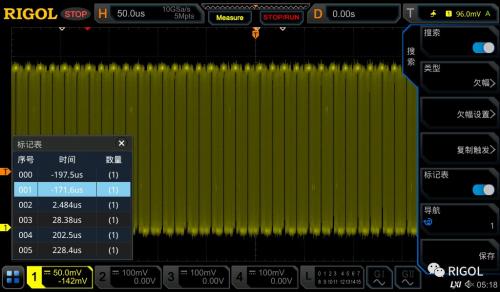

  搜索功能让异常信号的查找变得更加快捷

  搜索功能采用硬件加速的方式实现,给用户更快的搜索体验。全新的搜索功能实现了最大1M个事件的搜索。搜索事件列表显示及事件表快速导航可以帮助工程师从肉眼无法分辨的密集波形中快速筛选所关心的事件,提高工作效率。

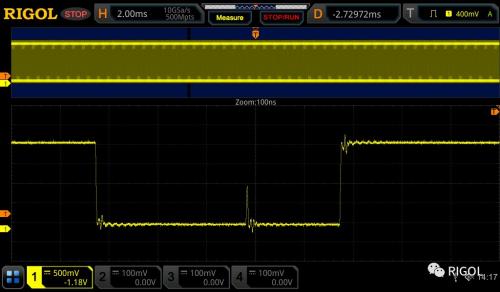

  更深的存储深度保证了在更大时基下仍可保持最大采样率

  500Mpts的深存储保证了示波器在2ms/div(波形采集时长50ms)的水平时仍然可以保持最大10GSa/s采样率。超长50ms时间的持续采样,可最大限度保存信号细节;达到既见“树木”又见“森林”的效果。

  芯随UltraVision II动,快登录官网来申请MSO/DS7000演示吧。
